1. 系统简介
该天线是一个高性能的前置偏馈天线，性能符合CCIR-580关于卫星地球站天线的要求。其主天线面及波纹喇叭等主要部件都经过计算机优化计算和设计, 因而具有高增益、低旁瓣、低噪声等优良特性。
天线由反射器、馈源、底架等部件组成。该天线的反射面是赋形抛物面，用防锈合金铝拉伸成型，并由高强度铝合金型材作反射面的背筋，使天线具有很强的抗风能力和足够的强度以确保反射面的型面精度。天线面均采用高压静电喷涂环氧聚酯塑层，钢件采用热浸锌或热喷锌的方法进行表面涂复处理，更增强了它的防腐蚀能力。
3米ku频段全自动固定站卫星通信天线
3米全自动天线技术指标
| 型号 | OS-FA30A | |
| 电气性能 | Ku-Band | |
| 收 | 发 | |
| 工作频段，GHz | 10.95～ 12.75 | 13.75～14.5 |
| 天线增益，dBi | 49.6 | 50.8 |
| 极化 | 线 | |
| 交叉极化鉴别率，dB | 35 | 35 |
| 电压驻波比 | 1.25 | 1.25 |
| 天线噪声温度10°Elevation30°Elevation50°Elevation | 48°K39°K35°K | |
| G/T值 Typical G/T ( El.＞20°)G/T 值(俯仰 ＞10°) | 27dB/°K(70°LNA) | |
| -3dB束宽，Mid-band | 0.56° | 0.49° |
| 功率容量 | 2 | |
| 接口 | WR-75 | WR-75 |
| 收发隔离dB | 85 | |
| 第一旁瓣90% Peaks under Following envelop | -1429 - 25 logθ（1°≤θ＜20°） | |
| 机械性能 | ||
| 天线口径 | 3.0 m | |
| 天线类型 | 环焦 | |
| 天线座架形式 | 俯仰/方位 | |
| 反射面精度 | ≤0.5 mm | |
| 重量（净重） | 330 kg | |
| 天线指向范围（连续）方位俯仰极化 | 0°～360°0°～90°360° | |
| 天线传动方式 | 手动 | |
| 伺服系统方位转速俯仰转速 | 0.11°/S （0.03°/S）0.17°/S （0.04°/S） | |
| 环境性能 | ||
| 工作风速 | 阵风72km/h到 97km/h | |
| 存放风速 | 216 km/h | |
| 环境温度 | -40℃～+60℃ | |
| 相对湿度 | 100% | |
| 太阳辐射 | 1135Kcal/h/m2 | |
| 地震 | 0.3g 水平,0.15g 垂直 | |
| 冰雪载荷 | 13mm 裹冰正常工作；25mm 裹冰不破坏 |
3.天线安装

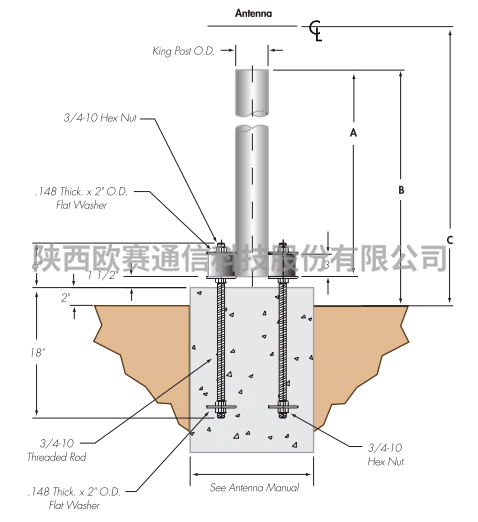

座架安装
天线控制系统（Antenna Control System）为交流电机驱动的两轴卫星通信地球站的自动控制系统。系统包括：天线控制单元（Antenna Control Unit）、天线驱动单元（Antenna Drive Unit）、天线角度传感器、控制保护装置和连接电缆等。
天线控制单元(简称ACU) 是天线控制系统的核心。它根据天线方位（AZ）、俯仰（EL）和极化（POL）轴传感器的信号，显示天线实时角度；根据面板操控键盘的状态及天线状态产生到 ADU 的控制命令，并把天线驱动单元(简称ADU)送来的状态（限位、故障等）显示出来。
ACU和ADU均为19 英寸 2U 标准机箱，外型尺寸为 482×88×500 mm（宽×高×深）

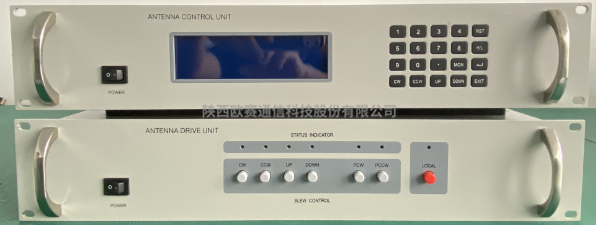

ACU和ADU面板图

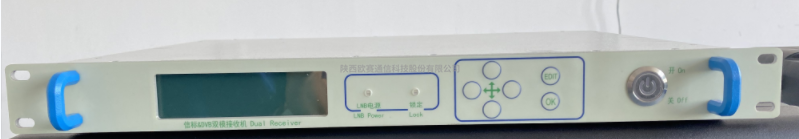

1U信标跟踪接收机图片
天线实时位置显示：ACU根据天线方位、俯仰和极化轴的位置，进行角度编码，并把方位、俯仰和极化角度显示在LCD屏上；
手动控制：通过ACU面板上转向键的控制，可使天线向顺时针（cw）、逆时针（ccw）、上抬（up）或下俯（down）方向上转动；
指向：ACU可根据所输入的方位、俯仰角度控制天线自动转向目标后停止；
选星：ACU可根据预先存储的目标星位置控制天线自动转向目标后停止；
极化面调整：通过 ACU 面板键盘调整线极化极化角；
远控：ACU可通过RS-232串行接口接受计算机的远控命令；
参数设置：用户通过面板上的键盘，按照ACU提供的菜单，可输入和修改各种工作参数；
控保装置：在方位、俯仰和极化运动范围的极限位置设有限位开关，天线到达限位位置时停转并显示，此时只能使天线反向运动；在ACU上设置软件限位，使天线的运转受到双重保护；
分控及远控功能：ADU具有本地控制天线运动的分控功能和由ACU控制的远控功能。
5、装箱清单
| 序号 | 名称 | 数量 | 所装物品 | 箱质 |
| 1 | 主反射面 | 1 | 主反射面 8 片 | 木箱 |
| 2 | 立柱 | 1 | 立柱1件 | 地毯 |
| 3 | 中心体 | 1 | 中心体1件 | 地毯 |
| 4 | 支腿 | 1 | 丝杠1根（含减速器和电机），副面撑杆8根 | 木箱 |
| 5 | 馈源 | 1 | 电动馈源1套，调整样板1件，副反射面1件，调节螺栓4根 | 木箱 |
| 6 | 附件 | 1 | 副面撑脚4件，圆销轴1件，喉箍4件，呆扳手1件，标准件1袋， | 木箱 |
| 7 | 天线控制系统 | 1 | 天线控制单元1台，天线驱动单元1台，跟踪接收机一台，控制线缆1套，角度传感器3只 | 木箱 |
