1. 系统简介
该天线是一个高性能的前置偏馈天线，性能符合CCIR-580关于卫星地球站天线的要求。其天线反射面及波纹喇叭等主要部件都经过计算机优化计算和设计, 因而具有高增益、低旁瓣、低噪声等优良特性。
天线由反射器、馈源、底架等部件组成。该天线的反射面是赋形抛物面，用防锈合金铝拉伸成型，并由高强度铝合金型材作反射面的背筋，使天线具有很强的抗风能力和足够的强度以确保主反射面的型面精度。天线面均采用高压静电喷涂环氧聚酯塑层，钢件采用热浸锌或热喷锌的方法进行表面涂复处理和防盐雾处理，更增强了它的防腐蚀能力。

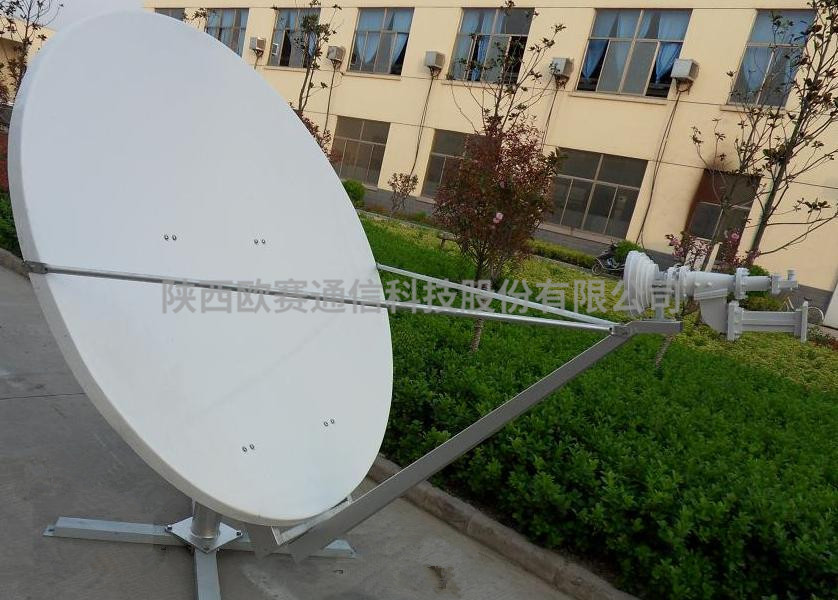

1.8米Ku频段手动固定站卫星通信天线
2． 1.8米天线技术指标
| 射频性能 | ||
| 型号 | OS-FM18A | |
| 工作频段，GHz | Ku—band | |
| 收 | 发 | |
| 10.95～12.75 | 13.75～14.50 | |
| 天线增益（+ 2dBi），dBi | 45.3 | 46.8 |
| 极化 | 线/正交极化 | |
| 交叉极化鉴别率，dB | 30dB轴极化 | |
| 电压驻波比 | 1.5:1 | 1.3:1 |
| 天线噪声温度10°El20°El30°El | 43°K28°K23°K | |
| -3dB束宽，Mid-band | 0.99° | 0.79° |
| 功率容量 | 2 | |
| 接口 | WR-75 | WR-75 |
| 收发隔离 | 35 | 80 |
| 第一旁瓣 90% Peaks under Following envelop | 29-25logθ(1°≤ θ＜ 20°)- 3.5(20°<θ＜ 26.3°)32-25logθ(26.3°<θ＜ 48°)-10(48°<θ＜ 180°) | |
| 机械性能 | ||
| 天线口径 | 1.8m | |
| 天线类型 | 偏馈型 | |
| 天线座架形式 | 俯仰/方位 | |
| 主面材料 | 铝面 | |
| 天线指向范围方位俯仰 | 0°～360°10°～ 90° | |
| 波导接口（Mast pipe interface） | ||
| 环境性能 | ||
| 工作风速 | 80km/h | |
| 不破坏风速 | 200km/h | |
| 环境温度 | - 50° ～+ 50° | |
| 相对湿度 | 0~100﹪ | |
| 太阳辐射 | 360BTU/h/ft2 |
3、天线安装
座架安装

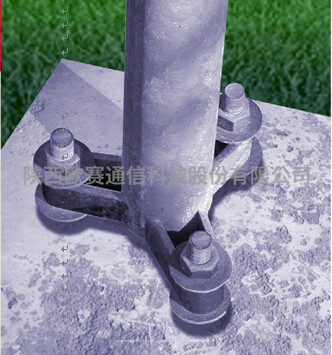

1.8米固定站天线安装主柱
