一、系统组成
1. 天馈子系统：环焦抛物面天线（反射面为碳纤维）、Ku频段波纹喇叭、OMT、滤波器等。
2. 天线控制子系统：方位、俯仰、极化电机、角度传感器、ATPC控制板等。
3. 数字跟踪子系统：信标接收机、GPS/北斗、DVB、WIFI模块等。
二、系统特点
1. 天线主要支撑系统采用碳纤维材料，系统整体实现60%碳纤维化，材料更加稳定，重量更轻，强度更高，更有利于便携式使用。
2. 天线低旁瓣、高增益，可满足各大卫星公司的入网技术要求。
3. 天线系统配置GPS/北斗定位系统、位置检测系统、极化调整系统、伺服驱动系统、自动保护系统、高性能卫星信标接收系统、WIFI无线控制、智能控制管理软件等设备。
4. 一键操作，3分钟自动完成定位、展开、跟踪卫星。
5. 特殊情形下，当GPS/北斗无法使用时，可以手动输入卫星经纬度，迅速完成对星操作。
6. 提供自动、电动、手动三种控制模式，方便各种环境的应急操作。
7. 天线系统采用宽范围的AC220V进行供电，并可根据用户要求定制供电方式。
三、技术参数
产品名称 | 1.0米Ku正馈自动便携天线 | 天馈形式 | 环焦正馈 | ||||
产品型号 | OS-SA10CV3 | 等效口径 | 1.0m | 极化方式 | 线极化 | ||
天线频率 | 接收：10.7～12.75 GHz | 天线增益 | 接收:≥39.6+20lg(f/12.50)dBi | ||||
发射：13.75～14.5 GHz | 发射: ≥40.8+20 lg(f/14.25)dBi | ||||||
交叉极化隔离度 | ≥ 35 dB | 驻波比 | 接收：≤ 1.25 | ||||
端口隔离度 | ≥ 85 dB | 发射：≤ 1.25 | |||||
第一旁瓣 | ≤ -14 dB | 功率容量 | 100 W | ||||
接口形式 | 射频接口：WR75，中频接口：N-50Ω | ||||||
运动范围 | 方位 | ± 95 ° | 转 速 | 方位 | 0.1°～3 °/s | ||
俯仰 | 10°～90° | 俯仰 | 0.1°～3 °/s | ||||
极化 | ± 90° | 极化 | 0.1°～3 °/s | ||||
自动捕星时间 | ≤ 3 min | 对星方式 | 自动跟踪，也可手动跟踪 | ||||
对星精度 | 优于1/5半功率波束宽度 | 定位方式 | GPS | ||||
手持机参数 | 三防手机 | ||||||
使用温度 | -40°C～+60 °C | 操作风速 | 11 m/s（压重） | ||||
存储温度 | -50°C～+70 °C | 生存风速 | 18 m/s（压重） | ||||
湿度要求 | 95%（20 °C） | 防护等级 | IP65 | ||||
供电 | 220 VAC±10％，50Hz±2 Hz | 系统功耗 | ≤ 100W（不含BUC） | ||||
系统重量 | ≤ 25 Kg（不含功放、包装及附件等） | ||||||

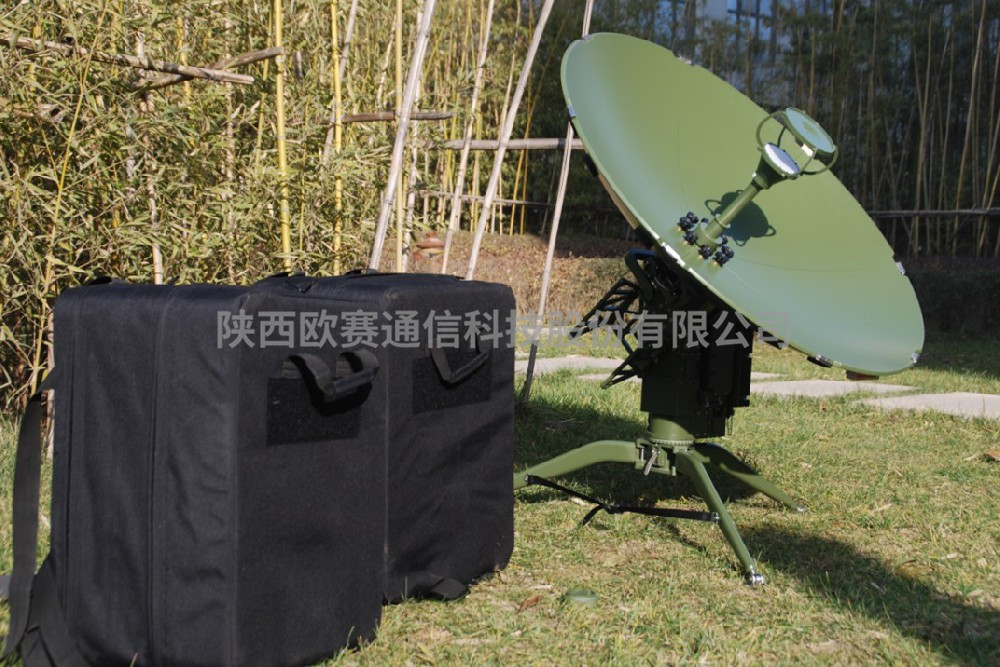

四、产品展示
五、包装方式
1. 包装方式1
序号 | 名称 | 包装最大外形尺寸 （长×宽×高mm） | 箱重/Kg | 产品重/Kg | 总重/Kg |
1 | 黑色背包A | 670×450×300 | 3.8 | 15 | 18.8 |
2 | 黑色背包B | 670×450×390 | 5.2 | 10 | 15.2 |
六、装箱及附件清单（待定）
1.包装方式1
黑色背包A
编号 | 名 称 | 数量 | 单位 | 备注 |
1 | 转台组件 | 1 | 套 | 含LNB |
2 | 8分瓣天线面 | 4 | 瓣 | 1～4号分瓣 |
黑色背包B
编号 | 名 称 | 数量 | 单位 | 备注 |
1 | 8分瓣天线面 | 4 | 瓣 | 5～8号分瓣 |
2 | 馈源 | 1 | 套 | |
3 | 三脚架支撑 | 1 | 套 | |
4 | 三防手机 | 1 | 部 | 带充电线及充电器 |
5 | 罗盘线缆 | 1 | 根 | |
6 | 220V输入线缆 | 1 | 根 | |
7 | Console线缆 | 1 | 根 |
木箱：一套天线含黑色背包A和背包B各一个，且背包A、B内均含内衬。
