1. 系统简介
OS-SA10CV3型1米Ku频段全自动便携式卫星通信地球站天伺系统，是我公司自主研发生产的应急卫星通信产品。该产品充分考虑到用户移动便捷、快速跟星、快速收藏、易于操控等需求，在设备的集成度、体积、重量、强度和设备的稳定性、可靠性、灵活性、易操作性等方面进行了独到的设计，并获得了多项国家专利。
系统配备了1米四分瓣碳纤维偏置天线及全自动控制系统。具有全自动、电动、手动、一键通四种工作模式及无线、PC机有线、面板三种操控方式，可实时高质量的传输2—8Mbps的图像、数据、电话。在政府应急、新闻媒体、公安、消防、边防、人防、气象、武警、军队等行业应急通信中发挥了巨大作用，得到了用户的肯定和称赞。
天线展开状态
系统功能
●自动展开/收藏；
●自动定位；
●自动捕获卫星；
●一键寻星；
●自适应跟踪卫星；
●实时传输≥2Mbps图像、数据、电话。
系统特点
●具有全自动、电动、手动、一键通四种工作模式；
●操控便捷，3分钟内可完成天线自动展开、寻星、自动捕获、精确跟踪，系统开通；
●无线、PC机有线、面板三种操控方式，智能化程度高、操控简便、人机界面友好；
●天线面、天线箱体均采用碳纤维航空材料，强度高、重量轻，便于携带、运输；
●传动机构采取蜗轮蜗杆方式，结构紧凑，抗风能力强；
●同时具备信标跟踪、DVB跟踪；北斗GPS双模定位系统；
●具有wifi操作功能，手机和网页都可操作；
●旋转式电位器角度检测，显示直接、准确；
●数据库可预存50颗以上常用卫星参数及国内各城市经纬度；
●系统具备防水、防尘、防震功能，适应各种野外恶劣工作环境。
系统操控方式：
三种操控方式：无线、有线PC机及面板操控，人机界面友好，操作简捷，符合人机功效学原理。
4.1 无线操控
4.2 PC机有线操控

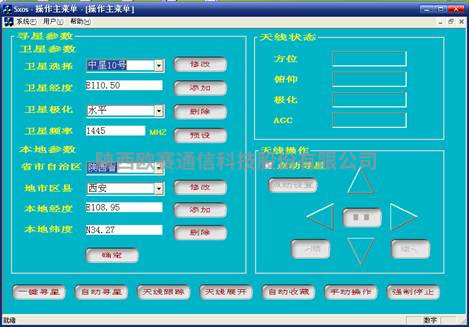

PC机操控主界面

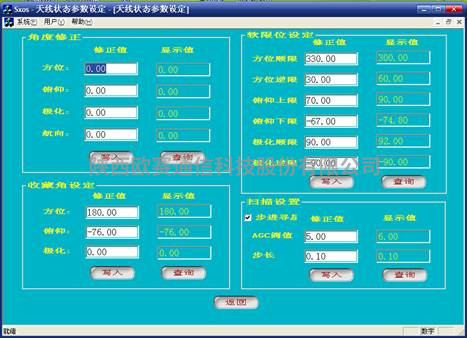

PC机操控天线状态参数设定界面

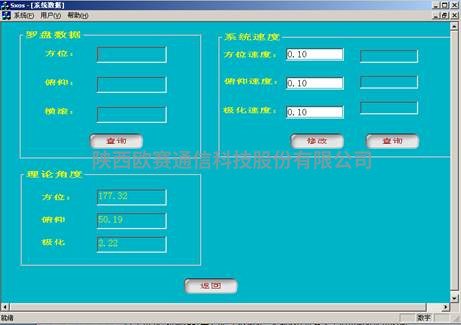

系统数据界面
4.3 面板操控

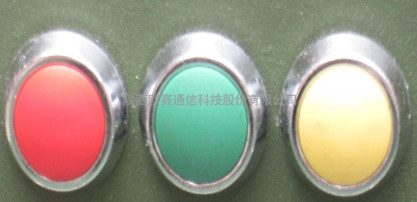

面板操控开关
5. 性能指标
射频性能 | Ku-Band | |
接收Receive | 发射Transmit | |
工作频段 Operating Frequency, GHz | 10.95～12.75 | 13.75～14.5 |
天线增益 Gain, Mid-Band, dBi | 40+20log(F/12.5) | 41+20log(F/14.25) |
极化 Polarization | 线 Linear | |
交叉极化鉴别率 XPD（on axis）,dB | ＞30 | ＞30 |
电压驻波比 VSWR | 1.3:1(MAX) | 1.3:1(MAX) |
噪声温度 Antenna Noise Temperature 仰角 20° Elevation 30° Elevation |
46°K 43°K | |
-3dB波束宽度 Beamwidth, Mid-Band | 1.8° | 1.6° |
功率容量Tx. Power Capability, KW | 1KW | |
接口 Feed interface | WR-75 | WR-75 |
收发隔离Isolation, Tx to Rx, dB | ≥85 | |
旁瓣 First Sidelobe 90% Peaks under Following envelop | -14dB 29-25 log θ（1°≤θ＜20°） | |
机械性能
天线口径 Antenna Diameter | 1m（四分瓣） |
主面材料 Maim reflector material | 碳纤维 Carbom fiber |
重量 Weight | ≤29Kg |
捕获卫星时间 Satellite Acquisition Time | ≤3 Minutes |
天线指向范围Antenna Pointing Range 方 位 Azimuth 俯 仰 Elevation 极 化 polarization |
±120° 15°～90° ±90° |
伺服系统 Motor Drive System 方位转速 Azimuth Travel Rate
俯仰转速 Elevation Travel Rate
极 化 Polarization |
自动 2.5°/S 手动 2.5°/S 扫描转速 2.5°/S
自动 1.5°/S 手动 1.5°/S 扫描转速 1.5°/S
3°/S |
跟踪精度 Tracking Accuracy | 1/10波瓣宽度 |
显示精度 Display Resolution | 0. 1° |
环境特性
工作风速 Operational Winds | 14m/s |
不破坏风速 Survival Winds | 20m/s |
工作温度 Operating Temperature | -20℃～+55℃ |
存储温度 Storage Temperature | -40℃～+85℃ |
湿 度 Relative Humidity | 100% |
太阳辐射 Solar Radiation | 1135 Kcal/h/m2 |
功耗
电压/频率 Voltage/Frequency | 220V/50Hz |
功耗 Power | <100W |
6. 系统配置清单
序号 | 名称 | 数量 | 备注 |
1 | 1米便携天线 | 1套 | 四分瓣碳纤维天线面、馈源及支架、电动极化 |
2 | 天线转台及驱动电机 | 1套 | |
3 | 天线控制系统 | 1套 | 含电源线、接地线、串口连接线 |
4 | 信标接收机 | 1台 | |
5 | GPS接收机 | 1套 | 含天线 |
6 | 倾角仪 | 1台 | |
7 | BUC 48V电源及接口 | 1套 | 可选 |
8 | 无线操控终端 | 1部 | 含无线操控软件 |
9 | 无线服务器 | 1套 | |
10 | 有线PC操控软件光盘 | 1张 | |
11 | 连接线缆及防水接口 | 1套 | |
12 | 天线分瓣包装袋 | 1个 | |
13 | 用户手册 | 2套 |
