1 概述
OS-PM12CV3型——1.2米Ku频段手动便携式卫星通信天线。具有结构紧凑、强度高、重量轻，安装快速、简便，性能优越、安全可靠，不受交通和地域环境条件限制，满足野外工作环境使用要求等特点，天线由六分瓣组成。
整个天线系统都能放置在一个体积约78×53×46厘米的可移动箱体中,整个天线系统重21.5Kg（不含包装箱）。在安装这套系统前请仔细阅读本操作指南，完整的取出所有部件并了解每一个部件的使用功能和用途，相信这套系统的使用寿命会很长，并保持极高的可靠性和精准度。
天线基座的方位—俯仰
天线的座架是由三根可调支架组成，装配时可进行粗略的调平。天线面俯仰调节采用我公司的专利机构—四连杆快调机构，四连杆中间有微调丝杆，可进行细调，调节范围为0°—90°。对于反射面的方位调整，旋转方位调节旋钮，指针范围±45°，直到射频信号达到最大，然后用止动把手锁紧，保持天线的理想状态。
1.1天线展开图
天线正面图

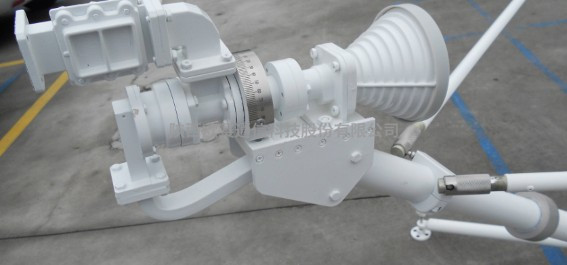

馈源部分

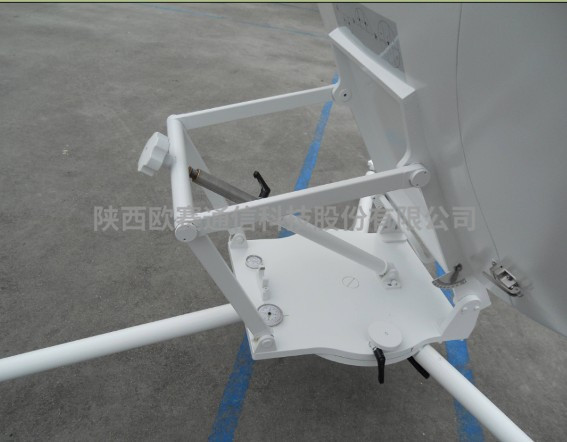

天线后座图片
（功放放置尺寸：35×17×15厘米）

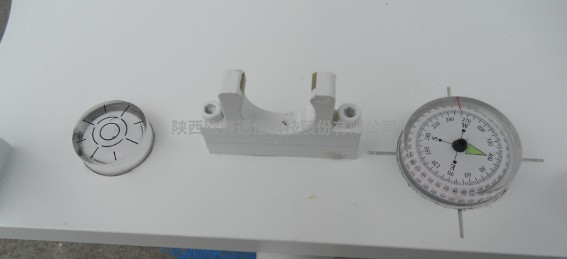

水平及指南针

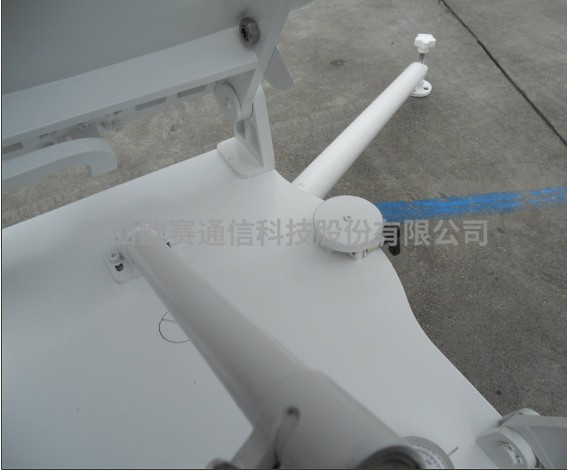

方位调节

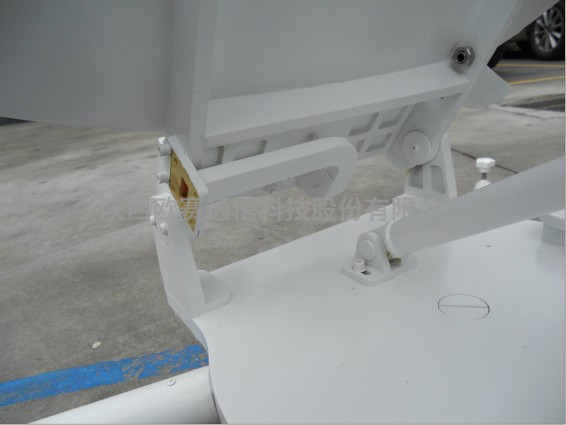

连接功放接口
2 功能和特点
2.1 功能
Ø 手动快速捕获锁定卫星；
Ø 实时传输2—8Mbps图像、数据、电话；
Ø 不受交通条件和地域环境限制，实现可靠
Ø 的高质量音视频和数据通信；
2.2 特点
Ø 碳纤维天线面，强度高、重量轻；
Ø 优良交叉极化、低旁瓣、高效率；
Ø 拆装方便、快捷，调节简便，无需工具，1人3分钟内完成组装对星；
Ø 天线面四分瓣，缩小收藏体积，运输轻便快捷；
Ø 采用 “三防”措施、现代制作工艺，满足各种野外工作环境。
3 性能指标
射频特性 RF PERFORMANCE | |||
电气性能 | Ku波段 Ku-Band | ||
接收Receive | 发射Transmit | ||
工作频段 Operating Frequency, GHz | 10.95～12.75GHz | 13.75～14.5 GHz | |
天线增益 Gain, Mid-Band, dBi | 41.9+20log(F/12.5) | 42.7+20log(F/14.25) | |
极化方式 Polarization | 线极化 Linear | ||
交叉极化Cross-polarization | ＞30dB | ＞30dB | |
电压驻波比VSWR | 1.3:1(MAX) | 1.3:1(MAX) | |
3dB波束宽度3dB beamwidth | 1.2° | 1.32° | |
功率容量 Power Capacity | 100W | ||
接口形式 Feed Interface | WR75 | ||
收发隔离 Tx/Rx Isolation | Rx ＞85dB | Tx ＞85dB | |
旁瓣（1°≤θ＜20°） Sidelobe | -14dB 29-25 log θ（1°≤θ＜20°） | ||
机械特性 MECHANICAL | |||
天线形式 Antenna Type | 偏馈 Offset antenna | ||
主面材料 Main reflector material | 碳纤维 Carbon fiber | ||
重量 Weight | 17 Kg | ||
俯仰 Elevation | 15°—90° | ||
方位 Azimuth | ±120° | ||
极化 Polarization | ±90° | ||
环境特性 ENVIRONMENTAL | |||
操作风速 Wind load operational | 10m/s (自由状态) 13m/s—20m/s (锚系固定极限环境) | ||
工作温度 Temperature operational | -20℃--+55℃ | ||

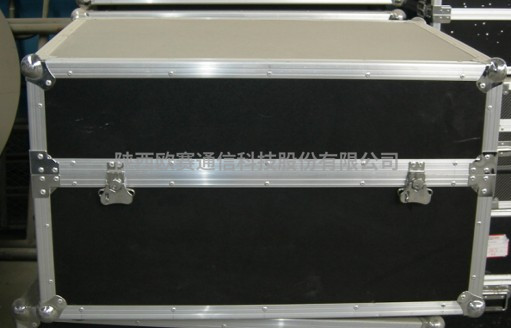

4、运输箱
备注：此运输箱的体积约78×53×46厘米，功放和软波导等要另外放置，如果需要将这些外围设备放置到箱子里，可以提供客户接受的尺寸设计。
5 装箱清单
序号 | 名称 | 数量 | 备注 |
1 | 天线面主块组件 | 1套 | |
2 | 天线面中上块 | 1件 | |
3 | 天线面左上块 | 1件 | |
4 | 天线面左下块 | 1件 | |
5 | 天线面右上块 | 1件 | |
6 | 天线面右下块 | 1件 | |
7 | 支撑腿 | 3套 | |
8 | 馈源撑杆组件 | 1套 | |
9 | 馈源支撑座组件 | 1套 | |
10 | 馈源组件 | 1套 | |
11 | 拉杆 | 2套 | |
12 | 帆布袋 | 1件 | |
13 | 便携式天线操作手册 | 1份 | |
14 | 合格证 | 1份 |
